雷尼绍高精度直线光栅RELM

雷尼绍高精度直线光栅RELM系列精度达±1 µm,分辨率达5 nm,周期误差为±30 nm, 双向可重复IN-TRAC光学参考零位 。

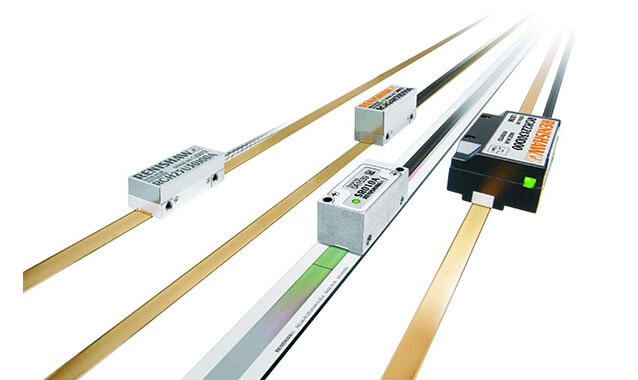

    雷尼绍SiGNUM RELM高精度直线光栅

    • 坚固的20 µm栅距因钢栅尺

    • 精度达±1 µm,分辨率达5 nm,周期误差为±30 nm

    • 双向可重复IN-TRAC光学参考零位

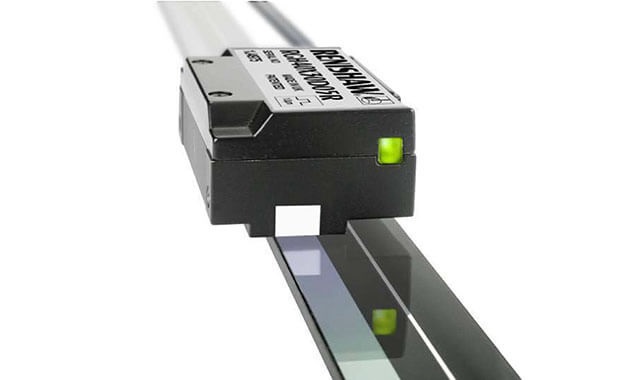

    雷尼绍直线光栅RELM高精度直线光栅重新定义了光栅的性能,具有高速、可靠、非接触的性能,它还具有IN-TRAC内置刻划光学零位等先进功能,它的系统由SR读数头、Si细分盒和RELM 20 µm栅距的因钢栅尺组成。雷尼绍高精度直线光栅RELM极为坚固,其优异的性能可与价格昂贵、栅距更小的光栅系统媲美。它的精度达±1 µm,膨胀系数 ~ 0.6 µm/m/°C(0 °C至30 °C),分辨率 达5 nm,能够满足苛刻的精密运动的需 求。SR读数头工作速度达12.5 m/s ,它采用了雷尼绍独特的光学滤波装置,具有极佳的抗污垢、灰尘和划伤的能 力。参考零位的位置可设在栅尺的中 心(RELM)或距栅尺端点20 mm处  (RELE)。


     为何使用RELM?

    • IN-TRAC内置刻划光学零位具有双 向、可重复功能,甚至可以实现最高速度(12.5 m/s)。

    • 动态信号控制确保了电子细分误差小于±30 nm。如今,20 um栅距的光栅系统也能实现以前只有小栅距光栅才能达到的性能水准,另外它还具有抗灰尘和安装简便的特点。

    •  RELM栅尺由一种坚固、低膨胀的稳定 合金 — 因钢制成,操作和安装都很方 便。

    • 高精度(达±1 um)和低热膨胀系数(<1.4 µm/m/°C)使RELM因钢栅尺 适用于最精密的运动应用。

    • 安装方便。可使用机械夹具或背面自带的特殊配方不干胶直接安装在底 层。

    • 内置的安装指示灯和功能全面的 SiGNUM软件使安装快捷简单,从而实现最佳性能,并可方便地对系统进行诊断。

    • 双光学限位可在栅尺上提供行程终点 指示。
