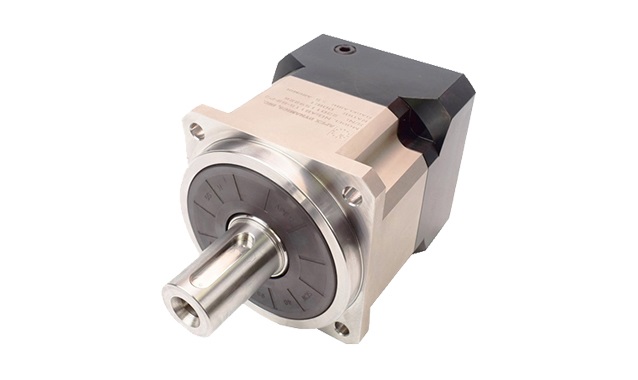

AB系列APEX减速机

功能强大,精确,坚固,安静,快速,适用于所有伺服应用.Apex减速机AB系列是下一代行星技术。100%优化的螺旋齿轮传动提供最高精度,最高扭矩和安静操作。跨夹式高精度轴承允许高径向和轴向载荷。

    APEX减速机>>AB系列

    • 输出扭矩

     T2N:14 Nm - 2000 Nm

    • 减速比

     单节:3/4/5/6/7/8/9/10

     双节:15/20/25/30/35 / 40/45/50/60/70/80/90/100

    • 低背隙

     单节:≤1arcmin/≤3arcmin/≤5arcmin

     双节:≤3arcmin/≤5arcmin/≤7arcmin

    • 高效率6368126928510102367073755.gif

     单节:≥97%

     双节:≥94%

     易于安装

     低噪声

     结构紧凑



    apex减速机尺寸

     AB042 / AB060 / AB060A / AB090 / AB090A / AB115 / AB142 / AB180 / AB220

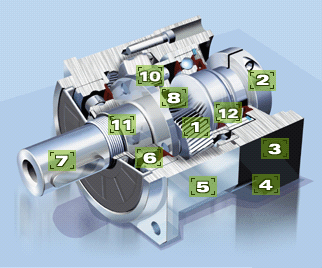

    1. 螺旋齒輪設計

    APEX减速机  减速机构采用螺旋齿轮设计,其齿形啮合率为一般正齿轮的二 倍以上,具有运转平顺、低噪音、高输出扭矩和低背隙的特性

    2.捅夹式的锁紧机构台湾APEX减速机

      输入端与马达的连结采用筒夹式的锁紧机构并经动平衡分析,   以确保在高输入转速下结合介面的同心度和零背隙的动力传递

    3. 马达连接板的模組化设计6368126928569477369959485.gif

      独特的马达连接板和轴櫬的模组化设计,适用於任何厂牌和型 式的伺服马达

    4.高效率的表面处理技术APEX减速机

      齿轮箱表面利用无电解镍处理,马达连接板採黑色阳极处理,   提高环境的耐受性和抗腐蚀能力

    5.一体式的齿轮箱本体6368126928588227362903116.gif  齿轮箱和内环齿轮採一体式的设计,结构紧凑、精密度高、输出扭矩大
    6.NyoGel 792D 合成润滑油脂


      使用 NyoGel 792D 合成润滑油脂,并採IP65防 护等级的密封设计,润滑油不洩漏免保养


      臂架与输出轴採一体式的结构设计,确保最大的扭转刚性

    8. 先进的离子氮化技术6368126928614789866887490.gif  齿轮材料选用高级之铬鉬钒合金钢,经调质热处理至基材硬度30 HRc ,再利用本厂先进之离子氮化设备将齿轮表面之硬度氮化至   900Hv,以获得最佳的耐磨耗和耐衝击韧性
    9.3D拓蹼的设计分析技术fea-pic9.gif  利用3D拓蹼的设计分析技术,分别对螺旋齿面作齿形及导程修整,以降低齿轮对嚙入及嚙出的衝击和噪音,增加齿轮系的使用寿命
    10. 满针的滚针轴承设计6368126928633539868831122.gif

      齿轮的传动介面採用不含保持器之满针 滚针轴承,增加接触面积以提高结构刚性及 输出扭矩

    11.输出端6368126928642914865101110.gif  输出轴的油封接触介面採用先进的镀膜技术,表面硬度达 3,700Hv,且接触面的表面粗度达 Ra0.2 mm以下,可确保最低摩擦系数和   最低的起动扭矩
    12.输入端6368126928652289866072926.gif  减速机构采用专利的油封西永设计,输入端的高速油封介面採先进的镀膜套环,表面硬度和粗度分别到达到3,700Hv和Ra0.2mm一   下,且有最佳的耐蚀性、抗磨枆特性程热传导特性,辅以特殊的油封材质,确保最佳的密封性的使用寿命
    13. 齿轮棒材同心度準确fea-pic12 (1).gif  整支齿轮棒材製作出的太阳齿轮,刚性强,同心度準确
