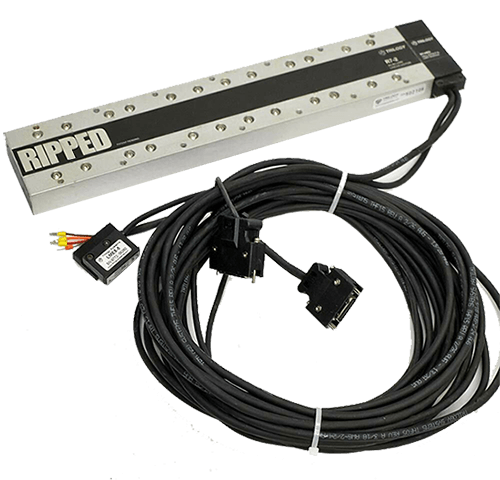

派克RIPPED R16系列有铁芯直线电机

派克有铁芯直线电机RIPPED R16提供高达7435N的峰值推力,是高负载的工业应用的理想选择.160mm宽的铁芯设计采用专利化的低齿槽效应技术,且避免了传统的铁芯直线电机的粗糙。

    派克R16 RIPPED有铁芯直线电机采用了专利化的防齿槽效应技术,能产生较大的作用力,可以满足多种工业应用的需求。同时,它又不像传统的铁芯直线电机那么粗糙。其持续推力的范围从743 N (167 lbf) 到 2230 N (501 lbf), 峰值推力的范围从2478 N (557 lbf) 到 7433 N (1671 lbf), RIPPED系列产品广泛适用于各种苛刻需求的应用场合。Parker提供的模块化的磁轨可以使电机的行程无限延长。 RIPPED有铁芯直线电机的连接器模块可实现简单快速的安装,同时降低了整体的维护成本,同时其标准配置还拥有超柔软的电缆连接方案。几乎可以忽略的齿槽效应与强大的有铁芯技术的组合,使RIPPED系列电机成为高推力,并实现极其平稳运动方面的性价比最高的选择。


    特征和优点:

    • 高推力应用的理想选择

    • 专利化的运行极其平稳的防齿槽效应技术

    • 连接器模块允许简单快速安装

    • 内置热熔断开关以保护线圈

    • 数字霍尔,回零及+/-极限传感器并入连接器模块

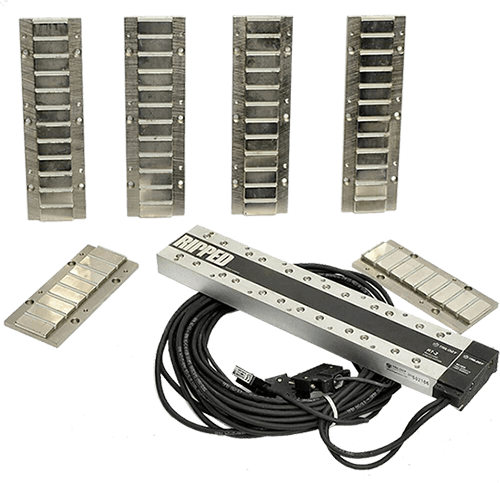

    • 模块化的磁轨,预装的磁铁分离器

    • 嵌入式的电缆锁紧装置

    • 两种模块化的磁轨长度,允许行程无限延长


    有铁芯直线电机由位于单排磁铁上方的动子组成,动子由缠绕在铁芯上的铜绕组组成。底板为电机及磁轨间的磁通量循环提供了有效的途径。此外,它也为电机散热提供了的有效的途径。这样的铁芯设计不仅能够提供极高的动力及有效的冷却。也为单位体积提供了更高的动力。而且,这样的设计也有效的降低了成本,因为只需要单排磁体。


    派克研发出了专利化的防齿槽技术,几乎消除磊齿槽效应,使得有铁芯电机也可以应用于以前只能考虑无铁芯电机的领域。这使得设备制造商在获得极高的动力及平滑的运动的同时,也能够有效的控制成本。


  • 系列RIPPED
    轮廓宽度(毫米)160
    电机类型有铁芯
    轨道长度(毫米)模块:无上限 / 单件:180 或 240
    轨道长度(英寸)模块:无上限 / 单件:7.0 或 9.4
    连续力(牛顿)743 到 2230
    连续力(LBF)167 到 501
    峰值力(牛顿)2478 到 7433
    峰值力(LBF)557 到 1671
    连续电力(瓦)353 到 1060
    峰值功率(瓦)7065 到 21195
    吸引力(N)7117 到 21351
    吸引力(LBF)1600 到 4800
    冷却方法-
    线性反馈装置数字霍尔效应器件(可选)
    证书-
