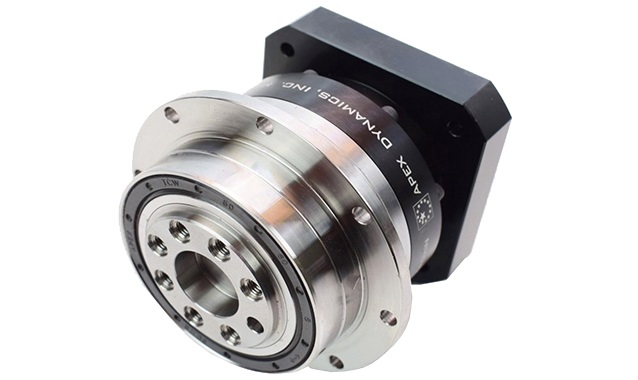

AD系列APEX减速机

Apex减速机AD系列高扭矩,低背隙COMPACT螺旋,一体式工件笼设计提供当今市场上最坚固,最精确的旋转法兰设计。Apex AD适用于最小的空间,精度小于1弧分,短至70毫米(法兰到法兰)。

    APEX减速机>>AD系列

    • 输出扭矩

     T2N:14 Nm - 2000 Nm

    • 减速比

     单节:4/5/7/10

     双节:20/25/35/40/50/70/100/16/21/31/61/91

    • 低间隙AD-feature.gif

     单节:≤1arcmin/≤3arcmin/≤5arcmin

     双节:≤3arcmin/≤5arcmin/≤7arcmin

     高效

     单节:≥97%

     双节:≥94%

     易于安装

     低噪声

     结构紧凑

    APEX减速机尺寸

     AD047 / AD064 / AD090 / AD110 / AD140 / AD200 / AD255

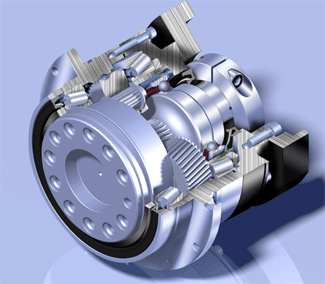

    1. 螺旋齿轮设计apex减速机  采用螺旋齿轮设计,增加齿形齿合率达33%以上,特殊螺旋角设计,可降低轴向推力,具有运转平顺、低噪音、高输出扭距和低背   隙的特性。 Helical gearing
    2. 筒夹式的锁紧机构APEX减速机     专利的臂架设计,将太阳齿轮的轴承直接装设于臂架内,百分百的同心度可降低噪音及震动,完全消除传动的损失。
    3.专利的臂架设计fea-AD3.gif  專利的臂架設計,將太陽齒輪的軸承直接裝設於臂架內,百分百的同心度可降低噪音及震動,完全消除傳動的損失。
    4.一体式的齿轮箱本体fea-AD9.gif    一体式的臂架结合法兰面,可确保传动元件的同心度大跨距大轴承的设计,可以得到最大的扭转刚性和传动惯量
    5. 一体式的臂架apex减速机  采用Nyogel 792D 润滑油脂及IP65防护等级的密封设计,不管任何使用方向,在使用寿命内不泄漏、免保养
    6.先进的离子氮化技术apex减速机  齿轮材料选用高级之铬钼钒合金钢,加上自设最先进的离子氮化设备将齿轮表面硬度提升至900Hv,中心硬度调质到30HRc,以获   得最佳的耐磨耗及耐冲击韧性。
    7. 3D拓蹼的设计分析技术6368127707786664869107326.gif  利用最先进的 3D HeliTopo 齿轮设计分析技术,分别对螺旋齿面作齿形及导程修整,可降低啮入及啮出的冲击而得到最大的齿面   接触
    8. 满针的滚针轴承设计fea-AD1.gif  齿轮的传动介面,采用满针滚针轴承,增加接触面积以提高结构刚性,硬质的平面垫片,配合紧密的公差以降低背隙。
    9.专利的油封系统设计fea-AD7.gif  专利的油封系统设计,采用高科技的瓷粉镀膜,表面硬度达到3,700Hv, 和加工到Ra0.2 mm的表面精度,具有最佳的耐蚀性及抗磨   耗特性,辅以特殊的油封材质,可降低温升确保最佳的密封性。
