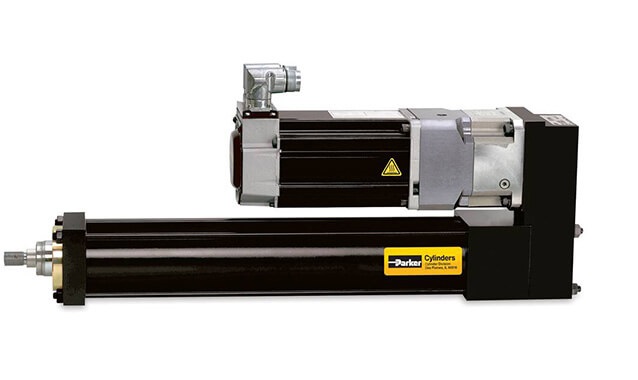

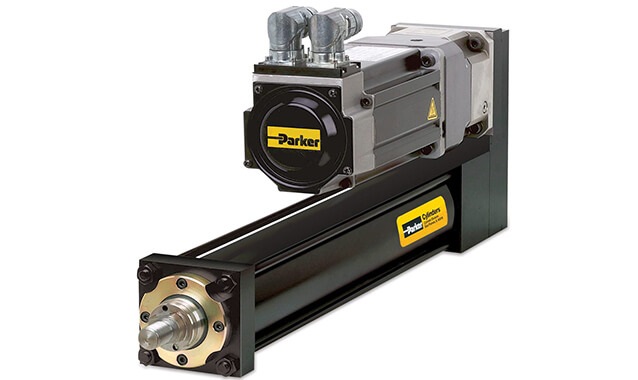

派克XFC系列伺服电动缸大推力

美国Parker XFC系列大推力电动缸,主要结构由行星滚柱丝杠组成,摩擦阻力更小,机械运行更顺畅平衡,机械部件寿命大大加长。马达安装方式可直线安装,也可平等缸体安装,方便客户选择应用。加上高精度伺服电机及低齿隙减速机的动力提供,使Parker电动缸得到性能上的优秀发挥。

    XFC系列是派克所开发的一款采用滚珠丝杠结构驱动的,大推力电动缸产品。该产品的缸体采用全钢结构,并结合了标准公制液压拉杆设计制造而成。这样的设计使电缸的控制精度达到了更高的水平,从而使该产品成为了高效而节能的流体动力代名词。


    由于采用了集成滚柱丝杠的机械结构,XFC系列电动缸可以实现比普通电动缸更大的推力,其最大推力范围可达356,000N(80,000lbs)。产品设计的关键用行星滚柱作为主滚动元件,代替了传统的球轴承。行星滚珠使丝杠轴与滚柱之间增加了更多的接触面,更多的受力接触点使得XFC系列电动缸比传统的滚珠丝杠结构电缸,可以拥有更加大的推力,也使得XFC系列非常适合冲击载荷较大的应用情况。


    XFC190电动缸>>特点

    • 电动缸尺寸:190

    • 推力:高达356,000 N(80000lbs)

    • 行程长度:可达2000 mm(78.7")

    • 速度:高达0.6 m/s(22.4 inch/s)

    • 加速度:高达19.6 m/s²(773 inch/s²)

    • 螺距:10和20 mm

    • 重复性:±0.05 mm(±0.002")

    • 机械效率高 - 高达90%

    • 齿轮传动(平行电机安装)

    • 多个杆端选项

    • 防旋转杆选项

    • 全钢结构

    • 可预先配置减速机,电机,驱动器和运动控制器以提供完整的解决方案


    系列连续推力(KN)最大推力(KN)最大行程(mm)精度(mm)重复精度(mm)
    XFC075204020000.080.03
    XFC090346820000.080.03
    XFC1155410820000.080.03
    XFC1408016020000.080.03
    XFC16512024020000.130.05
    XFC19017835620000.130.05


  • 系列XFC
    ROD END DIMENSION190mm缸径
    轮廓宽度(毫米)190
    驱动类型滚珠丝杠
    最大冲程(毫米)2000
    最大冲程(英寸)78.7
    最大速度(米/秒)0.57
    最大速度(英寸/秒)22.4
    最大加速度(米/ S2)19.6
    最大加速度(英寸/ S2)773
    最大推力(牛顿)356000
    最大推力(磅)80000
    位置可重复性(+ / -毫米)0.05
    位置可重复性(+ / -英寸)0.002
    IP评级-
    耐腐蚀的选择是(不锈钢)
    证书-
    运行环境温度 (C)零下23至+73℃(标准密封)/零下23至+110℃(氟碳密封)
    运行环境温度 (C)零下10至+165℃(标准密封)/零下10至+230℃(氟碳密封)
    额外的保护选项None
