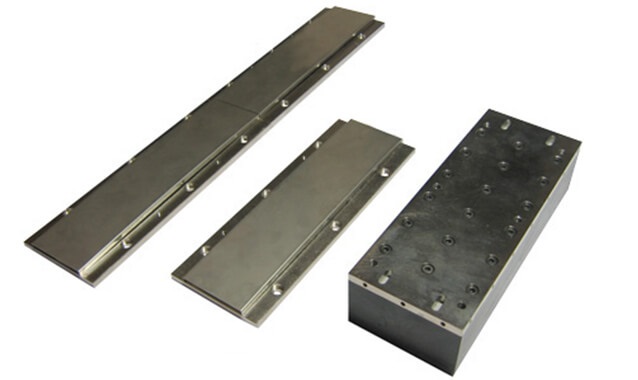

雅科贝思ACM系列有铁芯直线电机

雅科贝思有铁芯直线电机ACM系列,在提单位框架规格内提供大推力,这些电机将线圈缠绕在硅钢片上,以便使单侧磁路产生最大的作用力,Akribis直线电机采用获得专利的电磁设计,拥有很高的额定推力,高KM电机常数(等效于低热耗)以及低齿槽效应力,这一切都无需偏移磁体,此类型电机产生的高推力使其成为高加速和加工过程中需要保持高刚度的理想选择。 ​

    直线电机>>特点

    • 低嵌齿效应

    • 产品设计简洁凝练(动子的长度96mm,总高度34mm)

    • 五种型号(ACM1,2,3,4,5,6)动子的长度从200mm到704mm

    • 极限连续推力可达9028N,极限峰值推力可达13575N

    • 有气冷及水冷两种冷却方式选择

    • 拥有最短的线圈长度,与霍尔传感器及温控传感器结合

    • 高推力密度,高定位力和刚度

    • H9D=带有内置霍尔传感器,霍尔电缆终端头9-pins D-Sub接头

    • NFB=电机电缆终端头为飞线,不带磁环


  • 类型电压(V)线圈长度(mm)持续推力(N)峰值推力(N)规格气冷水冷
    AWM160434.216.9AWM1-S1--
    60858.433.7AWM1-S2--
    6012712.650.6AWM1-S3--
    AWM23306111.858.9AWM2-S1--
    33012123.6117.8AWM2-S2--
    33018135.3186.7AWM2-S3--
    33024147.1235.5AWM2-S4--
    AWM333012136.5186.5AWM3-S1--
    33024173373AWM3-S2--
    330361109.5559.4AWM3-S3--
    AWM433012163.8360.4AWM4-S1--
    330241127.5720.8AWM4-S2--
    330361191.31081.1AWM4-S3--
    AWM533016911.8804.8AWM5-S1--
    330337223.51609.5AWM5-S2--
    330505335.32414.3AWM5-S3--
