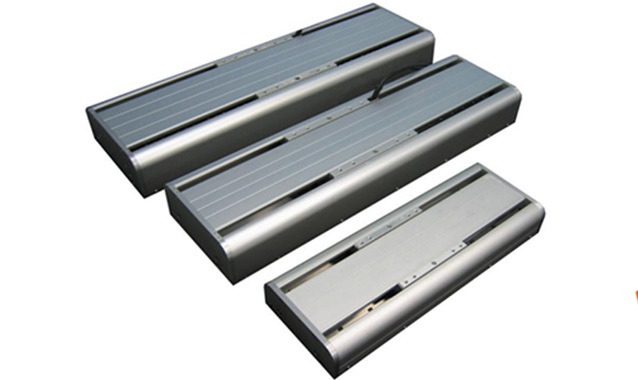

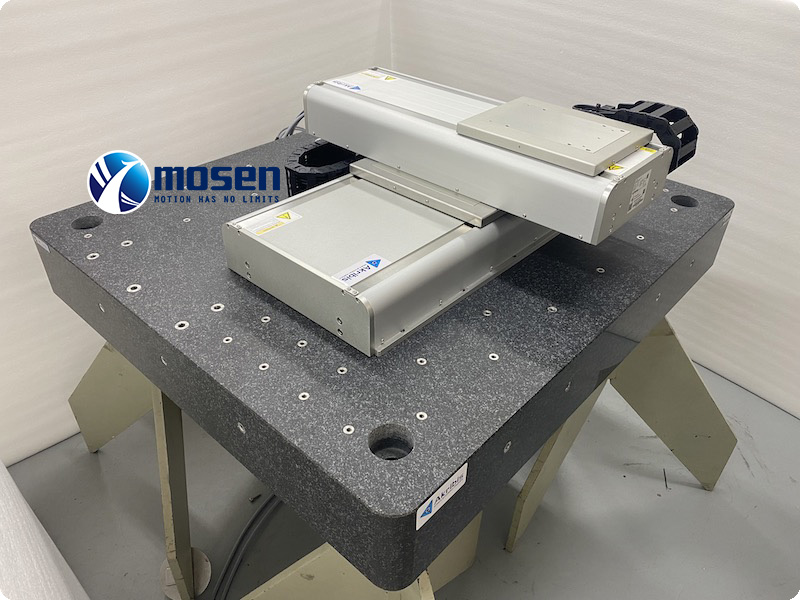

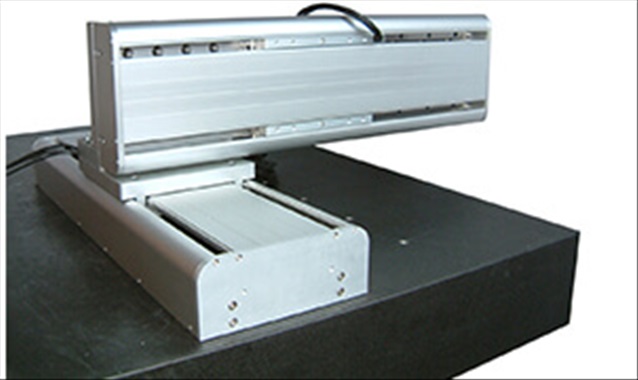

雅科贝思DGL双导轨直线电机平台

DGL系列–双导轨直线模组是一种非常紧凑的直驱直线电机平台,它在单个刚体上集成了2个高性能的直线导轨和光学的直线编码器。铝基板和盖子是挤压型材,优化了强度和重量比。这个系列的模组适合于高扭矩负载在直线导轨上,例如当沉重的负载安装在远离2个直线导轨时。

相关产品

    直线电机平台>>特点

    • 模块化设计, 可选择装备无铁芯电机或铁芯电机

    • 双重线导轨或滑轨系统

    • 四种型号 ( DGL 140, 150, 180, 200 )

    • 行程可从100mm到3000mm

    • 直接驱动, 无背隙和无嵌齿效应

    • 模块的设计配备编码器

    • 编码器的高分辨率有 5um, 1.0um或0.1um

    • 速度可达5m/s,加速度可达10G



    性能参数单位参考值
    加速度G10
    速度(分辨率为1μm)m/s5(40μm光栅距和20MHz计数频率)
    速度(分辨率为0.5μm)2.5(20μm光栅距和20MHz计数频率)
    速度(分辨率为0.1μm)1.3(20μm光栅距和20MHz计数频率)
    速度(模拟量编码器)8(40μm光栅距和200KHz输入频率)
    4(20μm光栅距和200KHz输入频率)
    *直线度μm±3μm/25mm,NTE±8μm/300mm
    *平面度±3μm/25mm,NTE±8μm/300mm
    重复精度(分辨率为1μm)±3μm(40μm光栅栅距)
    重复精度(分辨率为0.5μm)±1.5μm(20μm光栅栅距)
    重复精度(分辨率为0.1μm)±1μm(20μm光栅栅距)
    重复精度(模拟量编码器)±5counts

    *所有的测量数值基于模组安装在平面度为5um的花岗岩台面上。









  • 模组最大轴承载荷最大侧倾力矩最大侧倾力矩最大横摆力矩
    单位NNMNMNM
    DGL150AUM2S22480109108108
    S3
    S4
    AUM1S303944173236236
    L30355355
    DGL180AUM3S2213236236
    S3355355
    S4355355
    AUM1S50236236
    L50355355
    DGL200AUM4S2256236236
    S3355355
    S4355355
    ACM1S80236236
    L80355355
    ACM2S1355355
    S2473473
    ACM3S1355355
    S2473473
    DGL250AUM5S2345236236
    S3355355
    S4355355
    ACM1S100236236
    L100355355
    ACM4S19360795842842
    S211231123
