精密齿条-齿轮

Apex精密齿轮齿条是您的自动化应用的理想选择。齿轮齿条系统可以取代具有更长行程能力的滚珠丝杠系统,而不会增加惯性并提供更高的力量。直线电机也可以用齿条齿轮代替,以在许多应用中提供更低的成本和类似的性能。用于机床和测量系统的高精度系统可以使用电气预载设计与齿条和小齿轮一起设计。

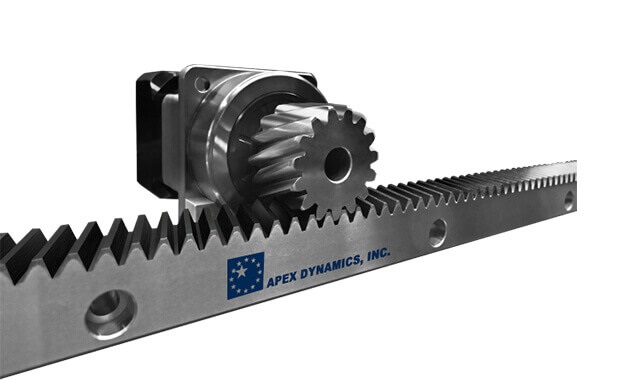

    APEX精密齿条

    • 螺旋和直切

    • 质量等级

    • 螺旋形:Q10 / Q8 / Q8H / Q6M / Q5 / Q5H / Q4

    • 直齿条:Q10 / Q9(不锈钢)Q8 / Q8H / Q6M / Q5 / Q5H / Q4

    • 模块尺寸

    • 螺旋:1 / 1.5 / 2 / 2.5 /

    • 3/4/5/6/8/10/12直:1 / 1.5 / 2 / 2.5 / 3/4/5/6/8/10/12 /间距5 / Pitch 10 / Pitch 13.33

    • 高精度

    • 1级:≥97%

    • 2级:≥94%

    • 高负载(高达204 KN)

    • 高速、低噪声

    • 长寿、快速交货

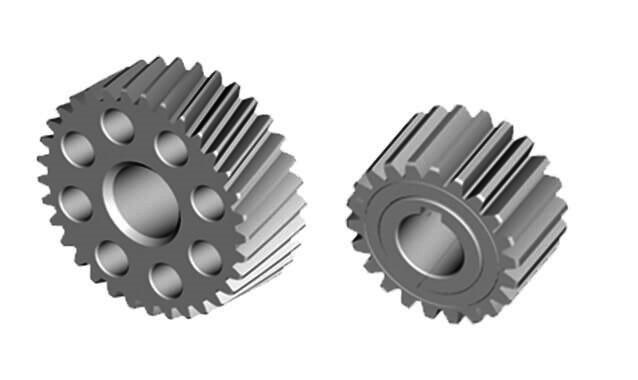

    小齿轮的角度

    • 小齿轮的一般特征:

     精度高

     高切向力

     高速

     噪音低

     使用寿命长

     交货更快

    • 模块:1到12

    • 质量:Q4,Q5

    • 材质:合金钢

    • 材料处理:表面硬化

    • 牙齿:倾斜,左上升

    • 牙齿治疗:削尖

    • 安装:  曲柄板,法兰激光焊接,法兰连接,法兰螺栓,花键,键槽


  • 品质模数总节距误差(μm/1000mm)齿厚公差(μm)应用
    45~1220~23 -13~0测量设备,认证实验室,电子预压式高阶工具机
    5H2~1024~31 -15~0无承靠安装,高刚性/高扭矩,多数齿轮应用,可替换大模数齿条
    52~1224~33 -15~0高阶工具机,升降轴,多数齿轮应用
    61~1233~46 -22~0工具母机,水刀/镭射/电浆切割机,龙门式加工中心机,弯管机,木工机
    6M2~1034~43 -22~0与线性滑轨结合,自动搬运/上下料系统
    6C1~429~40 -22~0特别适用于高定位精度,低负荷。低工作频率
    8H2~466~78 -48~0焊接结,机械手,自动搬运/上下料系统,低负荷驱动的线性轴
    81.5~1266~90 -48~0焊接结,机械手,自动搬运/上下料系统,低负荷驱动的线性轴
    91~691~109 -63~0不锈钢,食品工业/制药工业,无尘室应用
    101~12146~202 -90~0升降轴,自动搬运/上下料系统,机械手,室外应用
