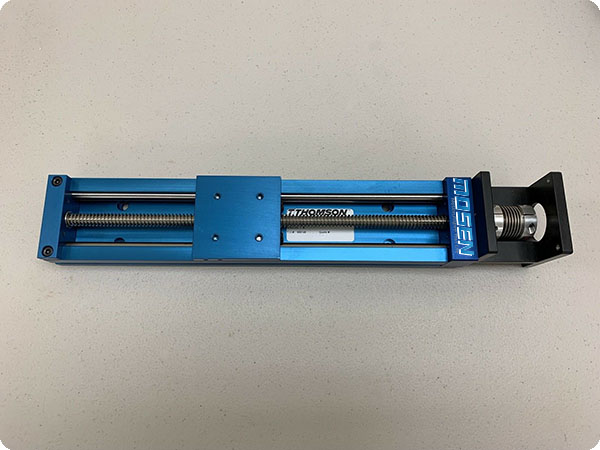

ThomsonMS直线运动单元
ThomsonMS系列超紧凑直线滑台是当今市场上最紧凑、低成本、重量最轻的滚珠导向系统之一。该导向系统应用了Thomson的Super Ball Bushing®技术，是狭窄空间内自动化应用的最佳选择。
相关产品
-
ThomsonWV直线模组汤姆森ThomsonWV直线运动单元使用专利的丝杠支撑技术。此外，它还采用了专利的塑料覆盖带系统，使产品在脏乱环境中使用时内部系统部件能够得到妥善的保护。WV系列产品需要有外部导向系统，这是它与WM系列产品的区别。 -
Thomson MLSM直线运动单元Thomson直线运动单元MLSM60D/80D包含专利的导轨与丝杠支撑系统。其导轨被分开布置，并与竖直方向成45°以降低滑块总的高度。使用了专利技术的塑料覆盖带后，定位滑块单元几乎不受安装方向限制。 -
ThomsonMG/TG直线运动单元Thomson MG/TG系列直线单元通过皮带驱动与跨于执行器上承受负载的鞍座实现导向直线运动。 自调节覆盖带张紧器延长了覆盖带寿命，保护皮带与导轨不受污染。 专为高速、长行程应用个设计，是工业应用或物料搬运应用的理想选择。 -
ThomsonMF/TF直线运动单元ThomsonMF/TF系列直线单元无杆驱动滑块通过滚珠丝杠驱动与跨于执行器上承受负载的鞍座实现导向直线运动。有两种类型产品可供选择：M（单螺母）和MD（双螺母）。此类滚珠导向单元具有精密定位所需的高承载能力和小摩擦阻力——能够产生更大的推力，更高的精度，更大的刚度和更长的行程。防尘带延伸器延长了防尘带的使用寿命，从而保护丝杠和螺母不受污染，免除了部件磨损时调整张力的必要。 -
ThomsonWM直线单元THOMSON直线运动单元WMP系列使用专利的丝杠支撑技术。此外，它还采用了专利的塑料覆盖带系统，使产品在脏乱环境中使用时内部系统部件能够得到妥善的保护。在这一系列产品中，WM40因其超小的尺寸，尤其适合于小型应用。
双LinearRace导轨组件
独特的轴承支撑设计
集成式滚珠丝杠或梯形丝杠
超紧凑
完整的坐标定位解决方案
坚固且重量轻
柔性安装配置
低摩擦阻力
低驱动力矩
无粘滑
高精度
航空级铝合金基座
行程最长至 900 mm
MS直线运动单元>>特性
-
规格/轴的尺寸 MS25 MS33 MS46L 截面尺寸（宽x高）: mm 50 x 25 60 x 33 86 x 46 丝杠类型 梯形丝杠 梯形丝杠 梯形丝杠 最大行程长度: mm 705.5 704 821.3 最大直线速度: m/s 0.85 1.02 0.83 最大加速度: m/s2 9.8 9.8 9.8 重复精度: ± mm 0.005 0.005 0.005 精度: mm/300mm 0.2 0.2 0.25 最大输入速度: rpm 2000 2000 2000 温度范围:℃(°F) -20 ~ 80 (-4 ~ 176) -20 ~ 80 (-4 ~ 176) -20 ~ 80 (-4 ~ 176) 最大动态负载力 Fx: N 17.8 80.1 133.4 最大动态负载力 Fy: N 100 150 450 最大动态负载力 Fz: N 100 150 450 最大动态负载力矩 (Mx): Nm 1.4 2.8 13.9 最大动态负载力矩 (My): Nm 1.3 2.5 11.6 最大动态负载力矩 (Mz): Nm 2.7 5.1 23.6 最大驱动轴力: N 222 222 533 最大驱动轴力矩: Nm 0.08 0.43 0.59 梯形丝杠直径: mm 6.35 9.53 12 梯形丝杠导程: 0.025, 0.05, 0.062, 0.2 ,0.25, 0.0625, 0.1, 0.125, 0.2, 0.375, - 英制导程 (in) 0.5, 1.0, 1.5, 2.3 0.5, 1.0, 1.2 - 公制导程 (mm) 1.5, 2, 3 2 3, 10, 25 重量: kg (lb) 零行程单元重量 0.47 0.69 2.21 每100 mm行程的重量 0.18 0.31 0.65 每个滑架的重量 0.07 0.12 0.3
