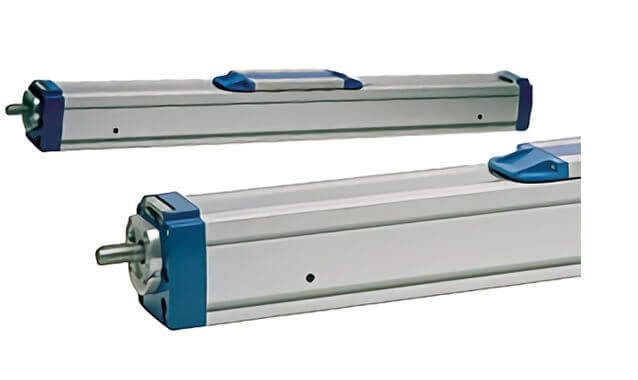

MF系列皮带直线运动模组-滚珠导向

Movopart无杆驱动滑块推出双滑架选项。 该直线运动模组MF系列的滚珠导向型设计,可以低摩擦为精确定位提供中等精度、速度与推进性能。 自调节覆盖带张紧器延长了覆盖带寿命,保护皮带与导轨不受污染。Thomson直线运动模组无杆驱动滑块通过皮带驱动与跨于执行器上承受负载的鞍座实现导向直线运动。专为高速、高加速、长行程应用设计。覆盖带张紧器延长了覆盖带的寿命,保护丝杠与导轨不受污染,且在磨耗时无需调节张力。

    MF/TF直线运动模组>>特性

    • 坚固可靠

    • 可在所有方向安装

    • 已获专利的内部自调节菱形滑轨

    • 自动调节不锈钢防尘带

    • 安装在T型槽内的限位开关支架

    • 运输推力负荷为5000 N

    • 模块化安装地脚

    • 冲洗保护

    • 多种鞍座规格可选

    • 不粘滑运动

    • 低驱动转矩

    • 低摩擦

    • 高速


  • 规格/轴的尺寸M55/TF55BM75/TF75BM100/TF100
    截面尺寸(宽×高):mm58×5586×75108×100
    皮带型号22 STD/SM5 HPSTD5 40STD5 50
    最大行程长度:mm70001200012000
    最大直线速度:m/s555
    最大加速度:m/s2404040
    重复精度:±mm0.10.10.1
    最大输入速度:rpm285023001700
    工作温度:℃20to7020to7020to70
    最大动态负载(FX):N400/200900/4501250/625
    最大动态负载(Fy):N75017504000
    最大动态负载(Fz):N75017504000
    最大动态力矩(Mx)Nm51643
    最大动态力矩(My)Nm2984280
    最大动态力矩(Mz)Nm2984280
    最大驱动轴力(Frd):N2006001000
    最大驱动轴力矩(Mta):Nm123045
    皮带轮直径:mm33.441.456.02
    轴每旋转一周行程:mm105130176
    重量:kg零行程单元重量4.87.511.61
    每100 mm行程的重量0.530.881.43
    每个滑架重量1.222.2
